真空過(guò)濾機(jī)用聚丙烯酰胺PAM的選型
    真空過(guò)濾機(jī)它是一種應(yīng)用很廣泛的脫水機(jī)械, 傳統(tǒng)的污泥調(diào)理劑是石灰和欽鹽, 這些調(diào)理劑在應(yīng)用上是可行的, 其缺點(diǎn)是由于其用藥量大, 因此增多了泥量, 并給污泥的處置帶來(lái)一定困難, 如果焚燒處置, 則泥量大, 耗燃料多, 且余灰量也大; 如欲綜合利用, 則由于其中含有大量石灰而造成困難。近年來(lái), 由于聚合電解質(zhì)的發(fā)展, 有取代傳統(tǒng)的石灰和鐵鹽的趨勢(shì)。

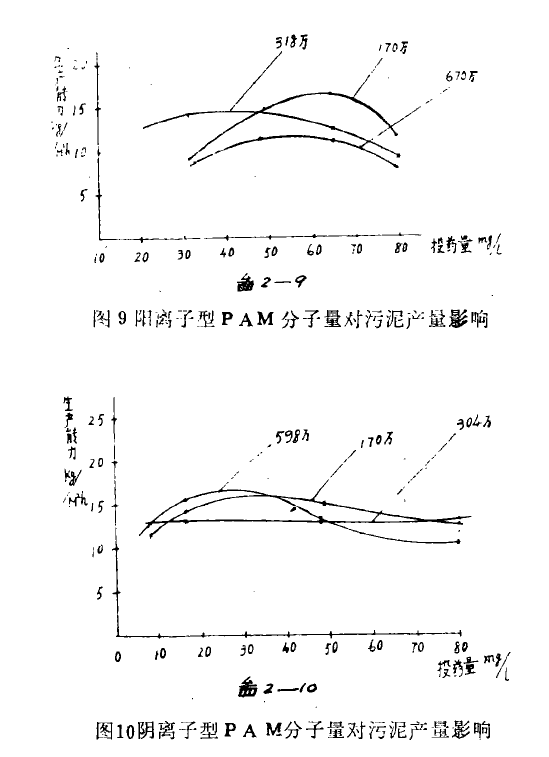

    真空過(guò)濾機(jī)系利用過(guò)濾介質(zhì)將物質(zhì)分離的, 因此如何保證過(guò)濾介質(zhì)的透過(guò)性能防止堵塞是十分重要的。膠體物質(zhì)具有很大的表面積/質(zhì)量, 其顆粒微細(xì)化, 帶有高度的負(fù)電荷, 在溶液中形成穩(wěn)定狀態(tài)。這種微細(xì)化顆粒易穿塞、堆擠濾布孔眼, 造成濾布堵塞, 并使分離效果下降。采用有過(guò)濾介質(zhì)的悅水設(shè)備, 首先要消除這方面的不利因素, 因此就要求使用高離子度的陽(yáng)離子聚丙烯酰胺, 以中和膠體表面負(fù)電荷。其分子量不必要求過(guò)高, 分子量低些在溶液中其分子的遷移率增加, 易于接近膠體表面部位, 不見得效果差。但分子量低到一定限度則不起絮凝作用。試驗(yàn)也發(fā)現(xiàn)類似的現(xiàn)象, 即分子量在一定范圍內(nèi)對(duì)產(chǎn)率影響不大如圖9、10。

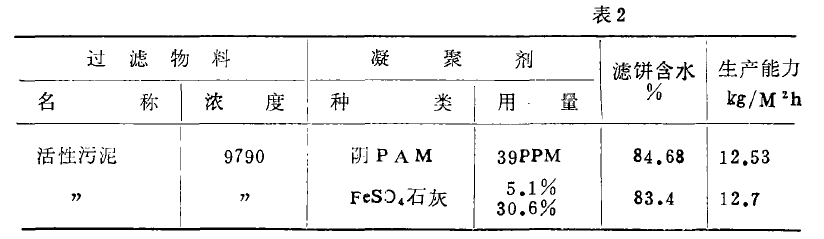

    如前所述, 由于污泥為帶有不同電荷的二種微粒組成, 因此對(duì)聚合物的離子性要求并不強(qiáng)烈, 陰離子聚丙烯酰胺、陽(yáng)離子聚丙烯酰胺的效果甚為接近。聚丙烯酰胺PAM與無(wú)機(jī)混凝劑相比, 其處理效果也十分接近, 如表2所示, 從生產(chǎn)能力來(lái)看污泥的實(shí)際產(chǎn)量是用聚丙烯酰胺要比用無(wú)機(jī)混凝劑的高, 因?yàn)橛脽o(wú)機(jī)混凝劑所產(chǎn)生的泥餅中含有大量的無(wú)機(jī)混凝劑, 就只石灰一項(xiàng), 一般要占泥的15~30%。

    從其它性能來(lái)講, 用無(wú)機(jī)混凝劑產(chǎn)的濾餅脫濾性能好, 含濕量略低, 濾布的堵塞現(xiàn)象也略好些, 故兩者相比各有優(yōu)劣, 采用有機(jī)聚合物的污泥易處置, 殘?jiān)�也�? 其缺點(diǎn)的出現(xiàn)與條件的限制有關(guān), 如聚丙烯酰胺PAM的品種少, 也沒(méi)有進(jìn)一步做不同離子型的搭配試驗(yàn),如果有條件, 這些缺點(diǎn)也是不難克服的。從發(fā)展來(lái)看, 使用高分子凝聚劑還是有利的。
